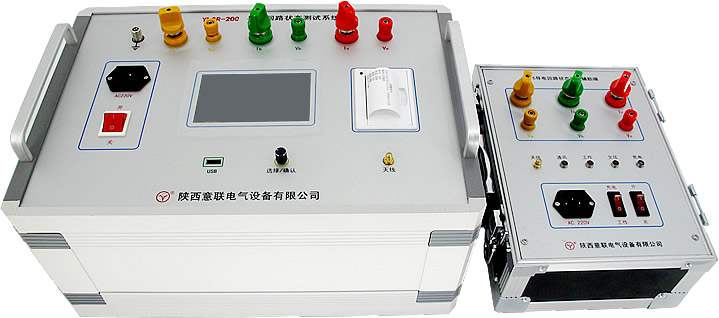

YLGR GIS導電回路測量系統

▍  簡要說明  　↴

    GIS導電回路測量系統，采用主測量裝置和輔助測量裝置無線通訊方式工作，輕松的對各種大型開關設備的導電回路 電阻值進行單相測量或三相同時測量，特別針對GIS設備導電回路間隔較多時，導電回路超長情況下，可以一次性測量三 相導電回路電阻，避免分段測量電阻值，造成導電回路全電阻測量誤差，測量準確，操作簡便，節約時間。

▍  產品功能及特點  　↴

       該系統采用相關標準規定的直流壓降法，使用200A測試電流，符合GB50150-2006等標準的相關要求。系統具備以下功能：
•  開關設備回路電阻三相同時測量或單相測量
•  GIS設備所有間隔導電回路全電阻測量 　
•  GIS設備單相或三相導電回路電阻測量
•  產品由主測量端和輔助測量端兩部分組成，采用低功耗無線通訊方式工作
•  利用三相同時測量技術完成超長開關導電回路電阻測量
•  測量GIS設備導電回路電阻輕松、簡便
•  對同一設備歷史數據進行曲線顯示對比
•  主測量端和輔助測量端均采用進口高速A/D采樣芯片，測量精度高
•  設備采用高強度鋁合金噴砂機箱裝配，附帶防震外箱存儲，安全可靠

▍  產品技術參數  　↴

•  測量范圍：三相 10μΩ-2mΩ 單相 10μΩ-20mΩ
•   測量電流：100A/200A
•   最大輸出電壓：DC 10V
•   測量精度：10μΩ-2mΩ ≤0.5%　 2mΩ-20mΩ ≤1%
•   最高分辨率：0.1μΩ
•   顯示方式：800×480（5寸）高清液晶顯示屏
•   測量時間設置范圍：三相 110s 單相 10~30s
•   數據輸出：U盤
•   打印輸出：采用熱敏微型打印機
•   實時溫濕度檢測功能：溫度 -10°C -50°C 濕度 20%-95%
•   存儲系統：存儲記錄999條
•   通信：無線點對點通信，最大距離3Km
•   主測量端： 尺寸 445×310×250(mm) 重量 10Kg
•   輔助測量端：尺寸 275×205×155(mm) 重量 3Kg
•   工作電源：主測量端 AC220V，50Hz，輔助測量端DC24V內置鋰電池供電
•   附件箱：尺寸 555×415×270(mm) 重量 20Kg(含附件)
