電纜故障測試的基本步驟
| 作者：陜西意聯電氣 | 標簽： 電纜故障測試儀

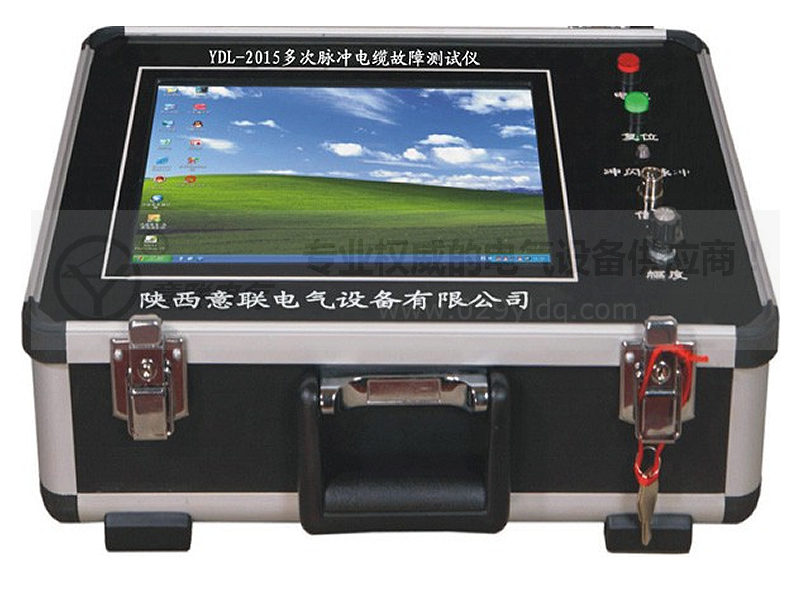

電纜故障測試儀測試的基本步驟
1． 故障性質診斷：
電纜故障的性質可以簡單地分為以下幾種：
● 斷線：電纜的一根或多根芯線斷開，這種故障用脈沖法測試。
● 混線：分為接地、自混、他混三種類型，分別指芯線對鉛皮、同一對芯線之間、不同線對的芯線之間的絕緣層遭到破壞，絕緣電阻下降到很低的程度（幾百到幾千歐姆以下），甚至短路，通信質量受到嚴重影響。這種故障可以先用脈沖法測試，當波形難以識別時，再改用電橋法側試。
● 絕緣不良：電纜芯線絕緣材料受到水或潮氣侵入，使絕緣電阻下降，造成通信質量不佳，甚至阻斷。這種故障類似于自混、他混、和接地，只是故障電阻較大（幾千歐姆以上），故障程度較輕。通常，如果絕緣電阻小于2兆歐姆，就會對通信質量產生影響，需要進行排除。這種故障一般用脈沖法無法測出，需要改用電橋法測試。
線路出現故障后，應該首先使用測量臺、兆歐表、萬用表等工具確定線路故障的性質和嚴重程度，以便選擇適當?shù)臏y(cè)試方法。
測試人員了解線路走向和故障情況，有助于迅速確定故障點。當電纜發生故障后，對故障發生的時間、產生故障的范圍、電纜線路所處的環境、接頭與人孔井的位置、天氣的影響及可能存在的問題等，進行綜合考慮。根據測量的結果，粗略判斷一下故障的段落。
2． 選擇測試方法:
故障電阻小于幾百至幾千歐時，我們成為低阻故障，反之稱為絕緣不良或高阻故障。高阻和低阻之間沒有明確的界限。
脈沖法適合于測試斷線和低阻混線故障。比較嚴重的絕緣不良故障，有時也能用脈沖法測試。脈沖法操作直觀、簡便、不需要對端配合，在測試時應首先使用。
電橋法能夠測試高阻絕緣不良故障，但需要找出一根好線，而且需要在對端配合，測試的準備工作也比較繁瑣。應在確認脈沖測試法不能測出后再使用電橋法。
3． 故障測距：
測試時，應首先斷開與故障線對相連的局內設備。先在局內測試，確定出故障點的zui小段落，然后到現場進行復測，確定故障點的準確位置。
4． 故障定點：
根據儀器測試的結果，對照?qǐng)D紙資料，標定出具體的故障點的位置。圖紙資料不全或有誤時，可以根據所掌握的電纜線路情況，估計出故障點的大致位置，然后根據故障情況，結合周圍環境，分析故障原因，直至找到故障點。例如，在估計的范圍內有接頭，就大致可以判斷故障點在接頭內。量程越遠，測量誤差越大。
