▍ 簡要說明 ↴
高壓試驗變壓器是電力設備檢測及預防性試驗所必備的試驗設備。隨著我國電力行業的發展，對試驗變壓器的電壓等級要求也越來越高，往往需要根據不同的試驗場合選用合適類型的試驗變壓器搭配操作臺進行高壓試驗。針對現狀，陜西意聯電氣參考國家試驗變壓器相關標準，研制出了YLBT系列試驗變壓器（包括YD系列油浸式試驗變壓器、YLDQ系列充氣式試驗變壓器及YLBG系列干式試驗變壓器），搭配上YLBC系列工頻耐壓控制臺，可以充分滿足廣大電力用戶的需求。
▍ 產品特點 ↴
三種類型的高壓試驗變壓器特點如下：
油浸式高壓試驗變壓器：體積大，重量重，容量大，維修方便，后期維護費用高，是當今主流產品。干式試高壓試驗變壓器：免維護，重量輕，體積小，可倒放，成本高。
▍ 產品型號 ↴

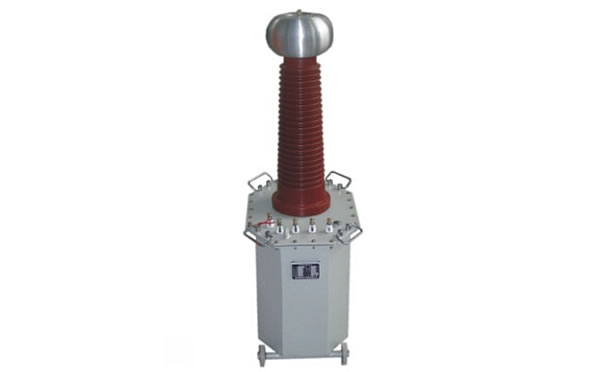

油浸式高壓試驗變壓器
|
型號 |
輸入電壓（V） |
輸出電壓（kV） |
容量（kVA） |
|
YLD-3/50 |
200 |
50 |
3 |
|
YLD-5/50 |
200 |
50 |
5 |
|
YLD-10/50 |
200 |
50 |
10 |
|
YLD-20/50 |
200 |
50 |
20 |
|
YLD-50/50 |
200 |
50 |
50 |
|
YLD-10/100 |
200 |
100 |
10 |
|
YLD-20/100 |
200 |
100 |
20 |
|
YLD-50/100 |
200 |
100 |
50 |
|
YLD-100/100 |
400 |
100 |
100 |
|
YLD-15/150 |
400 |
150 |
15 |
|
YLD-30/150 |
200 |
150 |
30 |
|
YLD-50/150 |
200 |
150 |
50 |
|
YLD-100/150 |
400 |
150 |
100 |
|
YLD-150/150 |
400 |
150 |
150 |

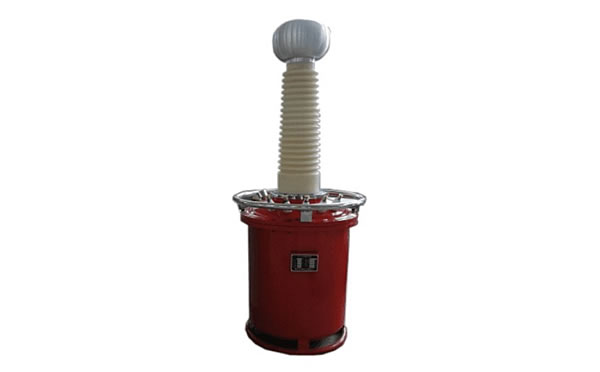

干式高壓試驗變壓器
|
型號 |
輸入電壓（V） |
輸出電壓（KV） |
容量（kVA） |
|
YLBG-1.5/50 |
200 |
50 |
1.5 |
|
YLBG-3/50 |
200 |
50 |
3 |
|
YLBG-5/50 |
200 |
50 |
5 |
|
YLBG-10/50 |
200 |
50 |
10 |
|
YLBG-15/50 |
200 |
50 |
15 |
|
YLBG-5/100 |
200 |
100 |
5 |
|
YLBG-10/100 |
200 |
100 |
10 |
|
YLBG-15/100 |
200 |
100 |
15 |
|
YLBG-20/100 |
400 |
100 |
20 |
|
YLBG-25/100 |
400 |
100 |
25 |

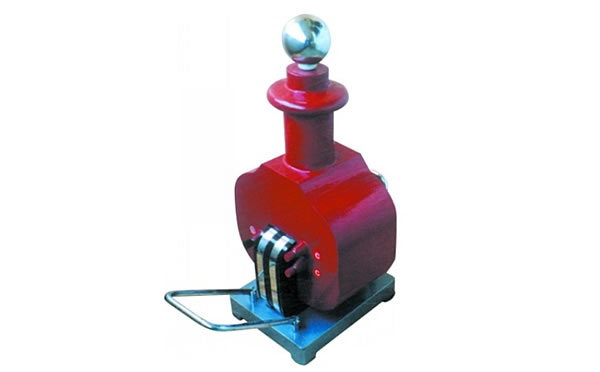

型號
輸入電壓（V）
輸出電壓（KV）
容量（kVA）
YLDQ-1.5/50
200
50
1.5
YLDQ-3/50
200
50
3
YLDQ-5/50
200
50
5
YLDQ-10/50
200
50
10
YLDQ-15/50
200
50
15
YLDQ-5/100
200
100
5
YLDQ-10/100
200
100
10
YLDQ-15/100
200
100
15
YLDQ-20/100
400
100
20
YLDQ-25/100
400
100
25

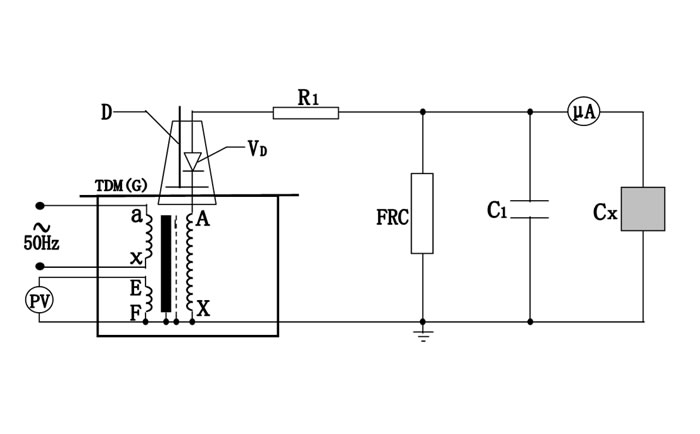

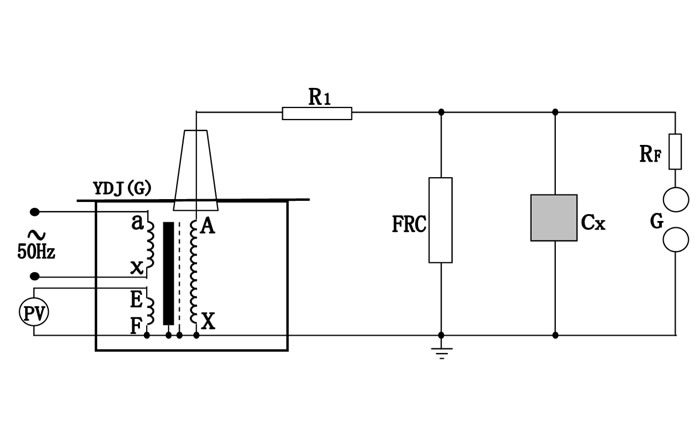

▍ 高壓試驗變壓器接線圖 ↴
注：高壓尾必須可靠接地
